Concentrateur centrifuge d'or de 1.5kw 30mm alimentent la machine de minerai de fer

1, descriptions de produits

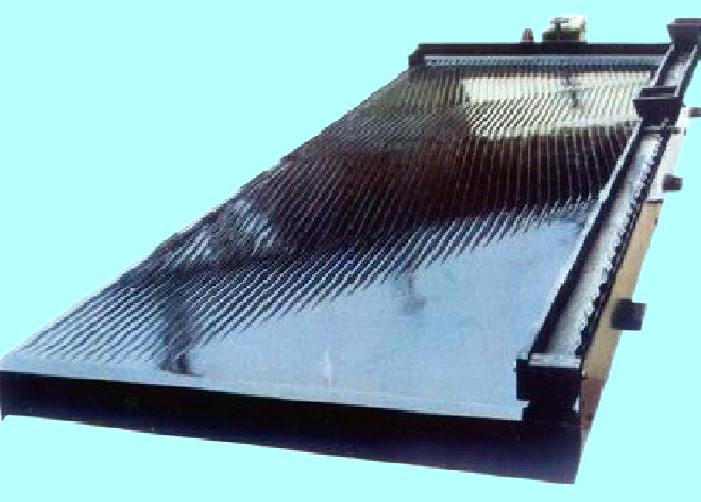

L'agitateur 6-s (également connu sous le nom d'agitateur 6S, d'agitateur d'enrichissement et d'agitateur de FRP) appartient à l'équipement d'enrichissement par gravité, développé à partir d'une goulotte plane, et a ensuite formé son propre système caractérisé par son mouvement alternatif asymétrique.Le shaker 6-s est composé de trois parties : la surface du lit, le cadre et le mécanisme de transmission.La surface du lit est trapézoïdale ou rhombique, avec une inclinaison transversale de 1 ° ~ 5 °.L'auge d'alimentation en minerai et l'auge d'alimentation en eau sont configurées au-dessus du bord incliné.Les bandes de lit sont disposées longitudinalement sur la surface du lit et leur hauteur diminue de l'extrémité d'entraînement au côté opposé.Toute la surface du lit est supportée par un cadre et un dispositif de transmission est installé à une extrémité de la surface du lit.Ce dernier peut faire avancer la surface du lit et présenter les caractéristiques d'un mouvement de retour rapide à l'approche de la fin, appelé mouvement différentiel.

L'agitateur 6-s est un équipement d'enrichissement courant pour séparer les minerais à grains fins.Lors du traitement de minerais métalliques, la plage de taille de particule d'enrichissement efficace est de 3 à 0,019 mm et la taille de particule limite supérieure peut atteindre 10 mm.L'avantage exceptionnel de l'agitateur 6 s est une précision de séparation élevée.Après une séparation, des concentrés de haute qualité ou des résidus de déchets peuvent être obtenus et plusieurs produits peuvent être connectés en même temps.Le shaker plat 6-s est facile à entretenir et à régler.Le principal inconvénient est que l'équipement couvre une grande surface et que la capacité de traitement par unité de surface d'usine est faible.

2, paramètres techniques

3, principe de fonctionnement

L'application de la table à secousses a une histoire de près de 100 ans.La table à secousses originale a été conçue pour la préparation du charbon en 1890 en utilisant le mouvement alternatif asymétrique de la surface du lit causé par l'impact.Le shaker 6-s pour l'enrichissement (agitateur d'enrichissement) a été fabriqué par A. Wilfley de 1896 à 1898 et adopte un mécanisme à coude excentrique.En 1918, plantio fabriqua un autre mécanisme de transmission avec levier à came.Ces deux structures à tête vibrante 6 s sont toujours utilisées après amélioration.Après la Seconde Guerre mondiale, l'Allemagne a fabriqué un agitateur rapide 6 s à entraînement excentrique.L'agitateur à ressort à inertie 6-s a été développé avec succès en 1964 et a été popularisé et appliqué en production.

4. Structure principale pliante

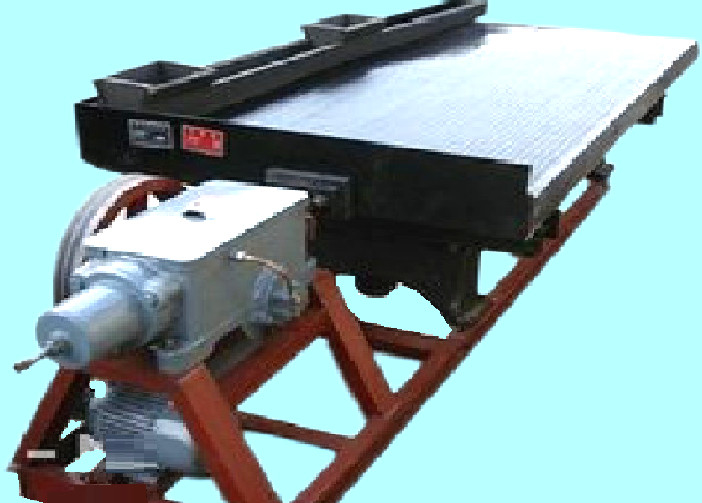

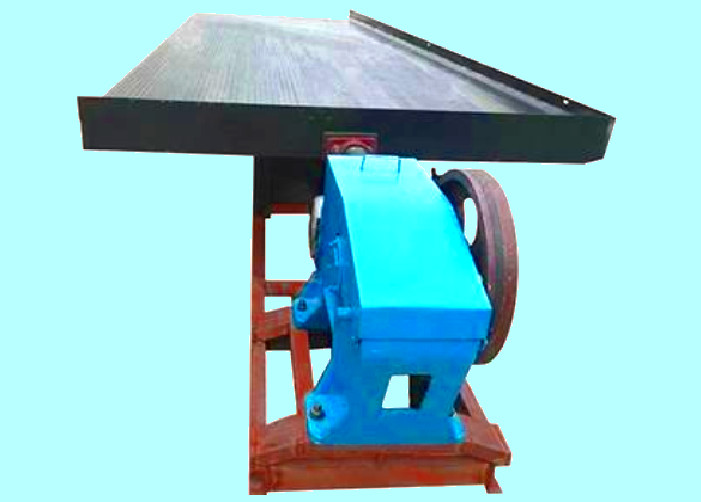

L'agitateur est principalement composé de huit parties : tête de lit, moteur, régulateur de pente, surface de lit, auge à minerai, réservoir d'eau, bande entrante et système de lubrification.Le mouvement alternatif est réalisé par un mécanisme de transmission à bielle à manivelle.Le moteur entraîne la grande poulie pour entraîner le vilebrequin à tourner à travers l'entraînement par courroie, et la bascule se déplace de haut en bas.Lorsque la bascule descend, la plaque coudée pousse l'arbre arrière et la tige alternative pour reculer.Le ressort est comprimé et la surface du lit est reliée à la tige alternative à travers le siège de liaison.Par conséquent, à ce moment, la surface du lit se déplace également vers l'arrière.Lorsque la bascule se déplace vers le haut, elle est poussée par la tension d'extension du ressort, puis la surface du lit se déplace vers l'avant.
